新能源汽车将会引起传统汽车制造工艺与机床装备的大变革
2018-04-25分享:



DAWNOVA





环境污染呼唤着新能源汽车时代的到来,而能源紧张成为新能源汽车发展的动力,技术变革又促进新能源汽车的研发和生产。新能源汽车无疑将成为未来汽车的发展方向,发展新能源汽车,其研发和制造既代表了世界汽车产业发展的方向,也是世界各主要国家和汽车制造厂商的共同战略选择。


与此同时,我们还要注意到,由于新能源汽车在产品结构、零部件和整车的制造上都与传统汽车有了重大差异,那么,这种重大差异对汽车的制造工艺与装备会带来什么重大变化,对相关的行业又会产生哪些重大的影响,这需要我们在当前就要开始注意和思考并在今后高度关注和采取相应的措施。

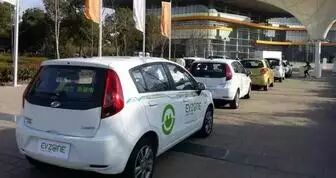

图1 上海国际汽车城新能源汽车综合示范应用



一、电动汽车与传统汽车在制造上的主要差别

电动汽车的制造一方面与传统汽车的制造在制造工艺与装备上有传承关系,另一方面由于新能源汽车采用了新的动力来源和驱动系统及其相应的控制系统,它在制造上又与传统汽车在生产工艺与装备上存在着很大差异。

其中变化最大的是在汽车动力总成的制造上,如果是纯电动新能源汽车,其动力总成的关键制造技术主要表现在以下几个方面:

电池系统的制造及其工艺与装备;

电机系统的制造及其工艺与装备;

电控系统的制造及其工艺与装备;

另外,还涉及高效方便的充电设施的制造与安装等。

新能源汽车在整车车身的制造上,与传统汽车的车身差别不大,通常还是需要冲压、焊装、涂装等工艺及相应的设备和输送装置等。



但冲压工艺中需要考虑由于电池、电控装置等在汽车中的安装位置引起的底板、发动机仓、后备箱等冲压件及其总成的变化,需调整或设置相应的工序、模具等。



在焊装工艺中需考虑由于更多轻量化材料的使用如铝合金、碳纤维复合材料等的应用等,要求相应的连接工艺技术的创新,如新型粘结工艺、新型铆接工艺、新型焊接工艺等,以及相应的焊装夹具和焊装机器人。



在总装配工艺流程中主要的变化是需相应的安排电池、电机、电控装置、高压线束等新增零部件的装配以及电动空调、电动助力转向系统等电驱动的其他汽车零部件的装配工序和相应的工装。在装配工艺安排中特别强调了操作中的涉电安全性。在生产过程中,要求生产和存储区域应有效识别危险源,对电池的存储、运输、安装、接线和装配线的运行方面,都应制定安全防护措施(包括管理方案和应急措施)。生产线上应明确提出对温度与湿度、用电安全(电线的绝缘与裸露情况的处理)、安全防护方面的要求并具有相应的措施和装备。



在整车检测线上,新能源汽车工艺与装备传统汽车有明显差别,一般说来,整车检测涉及到汽车主要功能、性能的检验的各个方面,传统汽车车辆从装配线上下来后都要进行排放、制动、悬挂、侧滑、车轮定位、灯光等多项检测,对于新能源电动汽车而言,新增了电驱动系统及高压电系统的检测等,加强了电性能和电安全性的检测。



二、电动汽车动力总成制造对金属切削加工工艺和装备的影响

在传统的汽车制造业中金属切削加工工艺获得了广泛应用,发动机、变速箱以及车桥、传动轴、制动器等零部件的加工制造中都要用到金属切削加工工艺。特别是在传统汽车的动力总成的生产制造中金属切削加工机床和切削加工刀具被大量使用,并对发动机和变速箱制造的效率、质量和成本有着重要影响。



机床和刀具制造业与汽车制造业有着极为密切的关系,中国从2009年开始汽车产销量全球第一,相应地也连续多年机床消费量全球第一。同时汽车制造业也是对金属切削加工刀具需求量最大的行业(见图2)。

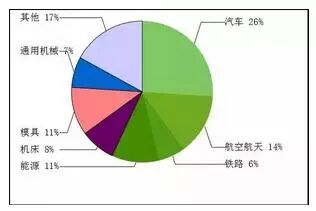

 图2 中国各行业对刀具的需求



可是这一切,可能会由于电动汽车的快速发展而发生重大变化。

对于纯电动汽车来说,其动力总成的制造不再需要传统的内燃机发动机,相应地不再需要发动机缸体、缸盖、曲轴、凸轮轴和连杆等零部件了,不再需要对这些零部件进行铣削、钻孔、镗削、螺纹加工、磨削、珩磨等多种复杂的金属切削加工,各类专门针对此类零件的加工研究开发出来的加工中心机床、自动生产线、硬质合金刀具、超硬刀具、复合加工刀具等都失去了英雄用武之地。



而动力总成的这些零部件的加工车间正是汽车制造业中使用金属切削加工机床和各类切削加工刀具量最大的部门,如果纯电动汽车的发展进入大批大量的生产并逐步替代传统动力总成的生产制造,会出现以下情况:

金属切削加工机床和各类切削加工刀具的应用会逐步减少,原有的相关制造工艺和制造车间会转型,相关的制造工程师和生产线工人也会转换岗位,以适应新的生产制造工艺的需要,相关的机床和刀具制造企业会受到影响。

当然,上面主要是针对纯电动新能源汽车说的,对于目前发展势头也很好的混合动力汽车来说,由于其仍然保留着内燃机系统,那么内燃机的制造中,缸体、缸盖、曲轴、连杆、凸轮轴以及变速器相关零件等金属切削加工量最大的零部件件仍然存在着,其对金属切削加工的需求就基本没有什么变化。

另外,即使是纯电动汽车,对金属切削加工需求基本保持不变的也有相当一部分零部件,如对车桥、减速器、差速器、传动轴、制动器等零部件的金属切削加工需求基本保持不变。而且还新增加了一部分需要金属切削加工的工作量,如在新能源汽车驱动电机的制造中需要对电机轴、电机壳体等进行金属切削加工,对新增加的各类模具的金属切削加工等(其中包含各类特种加工)。



三、电动汽车制造需要新的工艺和装备

新能源电动汽车的生产制造工艺及其装备发生了很大变化,其中汽车动力总成的制造变化最大,如果是纯电动新能源汽车,其动力总成的制造会在以下几个方面出现了新的需求:

电池系统的制造及其工艺与装备、电机驱动系统的制造及其工艺与装备、电控系统的制造及其工艺与装备、高效方便的充电设施的制造与安装及其工艺与装备等。

例如,对于锂电池的生产来说,就需要如下的系统及其装备(见图3),

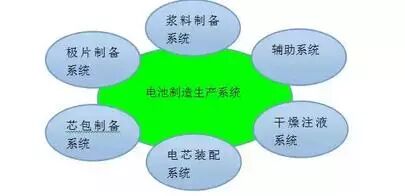

图3 锂电池的制造生产系统

需要:真空行星搅拌机,将各种电池材料均匀的搅拌成浆状;

影响(见图4),一方面是一些原有的需求量很大的原材料或零部件及其相关的工艺及装备不再需要了或减少了用量;另一方面是产生了新的需求,如对上游来说,为了制造电池大量需要新型的电池正、负极材料和隔膜等零部件,需要有相应的制造这些零部件的工艺装备;对下游来说,出现了大量的对充电设施和充电服务的需求,增加了对电池回收处理的需求,同样需要有相应的工艺装备。



另外,还需注意到,新能源汽车的制造从中小批量的生产到大规模的大批、大量生产在制造工艺、制造所应用的装备和质量控制方法上都有重大的区别,在这过程中还会出现很多变化和新的需求,同时出于适应市场需求的柔性化生产要求也会对制造工艺与装备带来挑战和新的机遇。



图4 新能源汽车产业链



四、结语

一项重大新技术或新产品的出现和发展总是会带来多方面的效应,我们需要对这多方面的效应有全面和清醒的认识。

新能源电动汽车如能实现大规模地取代原有的传统内燃机汽车,那就可能使汽车制造工艺和装备发生重大变化,并引起相应的汽车制造的上下游产业链也发生重大变化,例如金属切削加工机床和刀具行业有可能受到大影响,而一些新的行业需求例如动力电池制造和驱动电机生产等又会大量产生。制造工艺与所采用的装备的改变影响到的不仅仅是在技术方面,而且还会表现在应用这些工艺与装备的人员的方面,如工作岗位的变动、对新技术与工艺装备的学习和培训、企业组织架构的变动等方面。



这听起来似乎有些令人惊讶,不过如果大家想一想,当初数码摄影技术和数码相机诞生时柯达公司的态度和应对措施,直至后来这么一家曾经那么辉煌的公司竟然在新技术的冲击下破产了,这给我们上了深刻的一课。



不过幸好的是,我们还有足够的时间来进行思考和应对,因为新能源电动汽车目前还只是在发展的初期阶段,在产品的大规模生产和商业化方面还有很长的路要走,很多技术特别是象动力电池等关键技术有待进一步突破,纯电动汽车的续驶里程还需进一步延长,充电设施和充电装置等配套设施的完善还有很多工作要做,新能源汽车的制造成本还需要花极大的努力来降低。目前的新能源汽车的快速发展很大程度上还是有赖于国家政策的支持,在新能源汽车中,目前插电式混合动力汽车销售量比纯电动汽车还是大一些,这也降低了对可能出现的金属切削加工机床和刀具等在汽车制造业的需求量下降的担心。



但是,加强环境保护和降低能源的消耗是迫切和长期的任务,是政府和全社会关注的热点,这会催生新技术和新产品的诞生;而新技术和新产品的诞生会对原有的制造工艺及其装备产生巨大的冲击,也会改变原有的上下产业链,同时也会创造大量的新机会。



我们要对新技术的发展和其对各方面带来的影响有及时和充分的认识,并做好相应的应对准备。
